(G-band)   kunnen worden aangesloten. Indien gewenst krijgen deze ontvangers ook de benodigde 12V-voeding uit dit basis-station.

Een optimaal ruisgetal  wordt bereikt met een mast-voorversterker (MV580).   Deze voor-versterker kan gemakkelijk via de coax-kabel vanuit de MX430-S worden gevoed.

●   retourzender 5 watt  (415 ... 430 MHz)
●   10 kanalen voorgeprogrammeerd
●   microfooningang (XLR) met limiter
●   Line-ingang (XLR) gebalanceerd
●   LED-bar met limiter-indicatie

●   4-weg antennesplitter  (diversity)
●   antenneversterking en lage ruis
●   extra HF-bandfilter  550 ... 620 MHz
●   DC-voeding voor 1 ... 4 ontvangers
Zender specificaties

afstembereik:  415...430 MHz
aantal kanalen:  10
HF vermogen:  5 W
antenne connnector:  N-norm
modulatie:  FM smalband  F3E
audio doorlaat:   150 Hz ... 4 kHz
audio in:  microfoon  en Line
pre-emphasis:  750 us

Splitter specificaties  (2 x 4-weg)

frequentie-bereik:  550...650 MHz
versterking:  4 dB
ruisgetal:  3 dB
intermodulatie IP3:  +14 dBm (output)
voeding pre-amplifier:  12V / 60 mA
voeding Sennh. ontv.:  4 x 12V  /  210 mA

Algemeen

behuizing.:  ALU  19 inch  220mm
netvoeding:  230 V / 20 W
conformance:  EN55022, EMC directive
gewicht:  2100 gram

Wordt geleverd met:


1 x  netsnoer IEC 230V









Verwante artikelen:



MA580   Albion antenne voor  580 MHz
MA600   Albion antenne voor  600 MHz
EFSS70-422   zend-antenne   (415 ... 430 MHz)
MB1200  antennebalk 120 cm voor 3 antennes



prijs:    € 1560,-

                                        data sheet...

                                        handleiding...

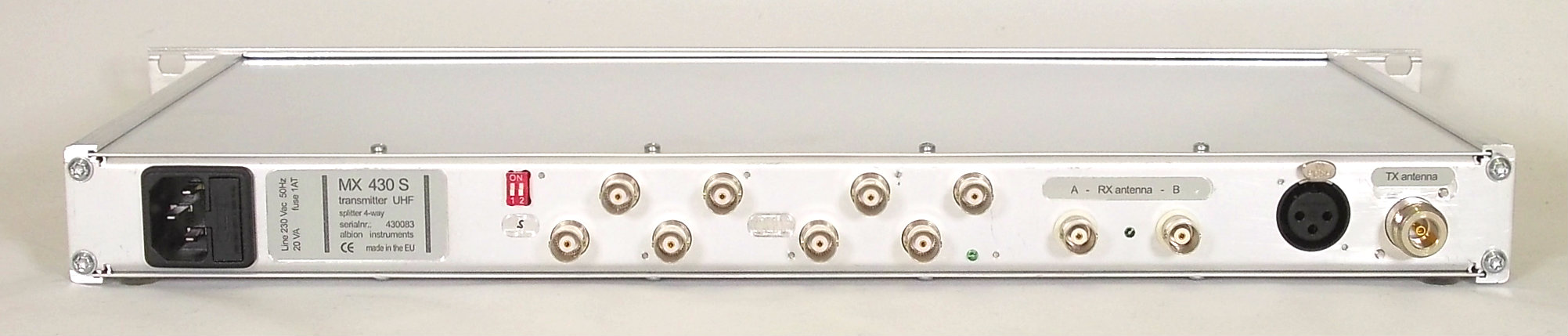

MX 430-S
retour-zender en
4-weg antenne-splitter

Het basisstation  MX430-S  is bedoeld om te worden gebruikt in combinatie met een of meerdere  MX650 - reportagezenders in het UHF-gebied  572...606 MHz.

Voor het geven van regie-aanwijzingen, van het basisstation terug naar de reporter, heeft deze MX430S  een  5 watt  retour-zender aan boord met  10  voorgeprogrammeerde kanalen in het  bereik van  415...430 MHz.

Voor ontvangst van de reporter-signalen voorziet de MX430-S  in een 4-weg antenne-spiltter (versterkt) waarop  vervolgens  1 ... 4  Sennheiser-ontvangers
