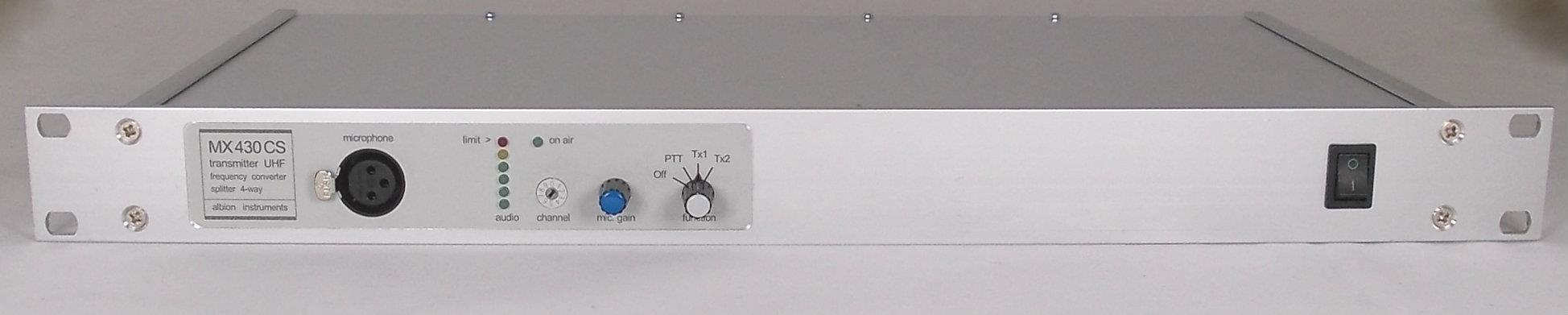

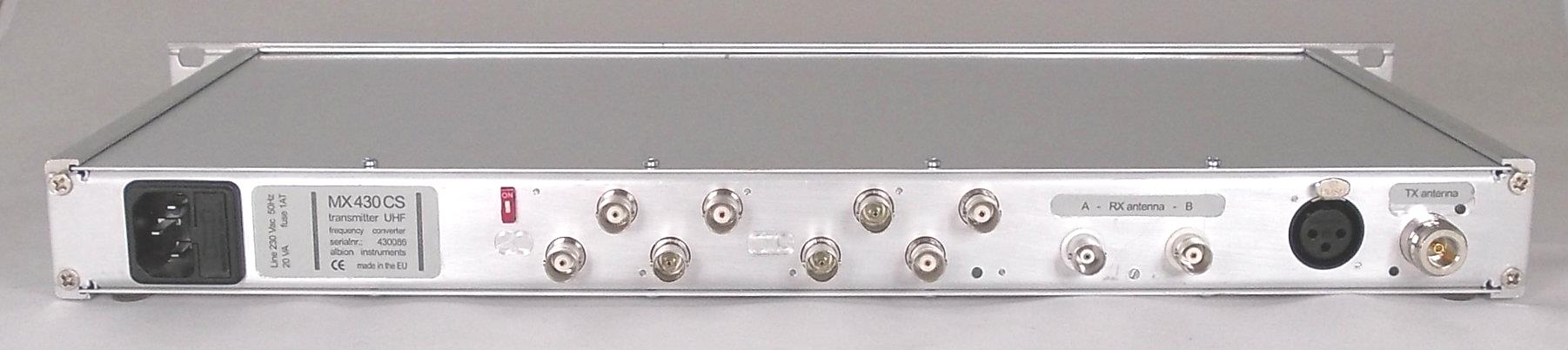

MX 430-CS
retour - zender
met frequentie - converter
en 4-weg splitter
Het basisstation MX430-CS is bedoeld om te worden gebruikt in combinatie met een of meerdere MX620 - reportagezenders, in het
VHF-gebied 180...220 MHz.
Voor het geven van regie-aanwijzingen, van basisstation terug naar de reporter, heeft deze MX430-S een 5 watt zender aan boord met 10 voorgeprogrammeerde kanalen in het frequentiegebied 415...430 MHz.
Als ontvanger voor de MX620 portable zender is het basisstation MX2400 bij uitstek geschikt.
Maar indien ontvangst van meerdere portables tegelijkertijd gewenst is, kan het gunstiger zijn om te kiezen voor het gebruik van deze frequentie-converter / splitter. De converter zet de ontvangen
retour - zender
met frequentie - converter
en 4-weg splitter
Het basisstation MX430-CS is bedoeld om te worden gebruikt in combinatie met een of meerdere MX620 - reportagezenders, in het
VHF-gebied 180...220 MHz.
Voor het geven van regie-aanwijzingen, van basisstation terug naar de reporter, heeft deze MX430-S een 5 watt zender aan boord met 10 voorgeprogrammeerde kanalen in het frequentiegebied 415...430 MHz.
Als ontvanger voor de MX620 portable zender is het basisstation MX2400 bij uitstek geschikt.
Maar indien ontvangst van meerdere portables tegelijkertijd gewenst is, kan het gunstiger zijn om te kiezen voor het gebruik van deze frequentie-converter / splitter. De converter zet de ontvangen
signalen (180...220 MHz) om naar de G-band
(566...606 MHz). De splitter maakt dit signaal vervolgens beschikbaar voor 1...4 ontvangers.
Als ontvanger voor de G-band is hier de Sennheiser-ontvanger (ew100 of ew300) zeer geschikt. De ew300 heeft als extra een hoofdtelefoon-uitgang en kan via ethernet worden bestuurd. Ook kan hiermee een band-scan worden gemaakt, waardoor direct de beschikbare kanalen zichtbaar worden.
Voor regie-aanwijzingen heeft de MX430-CS
een 5 watt zender aan boord met 10 voorge-programmeerde kanalen.
● retourzender 5 watt (415 ... 430 MHz)
● 10 kanalen voorgeprogrammeerd
● microfooningang (XLR) met limiter
● Line-ingang (XLR) gebalanceerd
● LED-bar met limiter-indicatie
● frequentie-converter VHF naar UHF
● 4-weg antennesplitter (diversity)
● aansluiten van 1 tot 4 ontvangers
● hoge lineariteit en lage ruis
● DC-voeding voor 1 ... 4 ontvangers
(566...606 MHz). De splitter maakt dit signaal vervolgens beschikbaar voor 1...4 ontvangers.
Als ontvanger voor de G-band is hier de Sennheiser-ontvanger (ew100 of ew300) zeer geschikt. De ew300 heeft als extra een hoofdtelefoon-uitgang en kan via ethernet worden bestuurd. Ook kan hiermee een band-scan worden gemaakt, waardoor direct de beschikbare kanalen zichtbaar worden.
Voor regie-aanwijzingen heeft de MX430-CS
een 5 watt zender aan boord met 10 voorge-programmeerde kanalen.
● retourzender 5 watt (415 ... 430 MHz)
● 10 kanalen voorgeprogrammeerd
● microfooningang (XLR) met limiter
● Line-ingang (XLR) gebalanceerd
● LED-bar met limiter-indicatie
● frequentie-converter VHF naar UHF
● 4-weg antennesplitter (diversity)
● aansluiten van 1 tot 4 ontvangers
● hoge lineariteit en lage ruis
● DC-voeding voor 1 ... 4 ontvangers
Converter en splitter
ingang freq. bereik: 180...220 MHz
uitgang freq. bereik: 606...566 MHz
locale oscillator: 786 MHz
conversie versterking: 4 dB
ruigetal: 3 dB
intermodulatie IP3: +10 dBm (output)
Zender specificaties
afstembereik: 415...430 MHz
aantal kanalen: 10
HF vermogen: 5 W
Wordt geleverd met:
1 x netsnoer IEC 230V
Verwante artikelen:
EFD200-185 Procom antenne voor 185 MHz
EFD200-205 Procom antenne voor 205 MHz
EFD200-215 Procom antenne voor 215 MHz
EFSS70-422 zend-antenne (415 ... 430 MHz)
MB1200 antennebalk 120 cm voor 3 antennes
prijs: € 1860,-
